Pomiary małych rezystancji

Poniżej link dostrony producenta kliknij tu
Tam są aktualne ceny
O rabaty proszę pytać się mailowo

Pomiary małych rezystancji mogą być wykonywane metodą techniczną, mostkiem technicznym Thomsona lub przyrządem do pomiaru małych rezystancji.

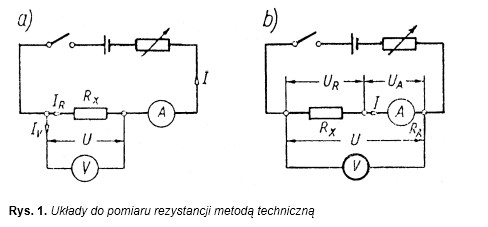

Przy pomiarze małej rezystancji metodą techniczną należy stosować tzw. łącznię napięciową, rys. 1a (poprawny pomiar napięcia), wtedy amperomierz mierzy sumę prądu płynącego przez rezystor i woltomierz.

Prąd płynący przez woltomierz o dużej rezystancji jest wielokrotnie mniejszy od prądu płynącego przez mierzony rezystor, co nie powoduje zauważalnego błędu pomiaru.



W przypadku zastosowania tzw. łączni prądowej, rys. 1b (poprawny pomiar prądu), woltomierz mierzy łączny spadek napięcia na rezystorze połączonym szeregowo z amperomierzem.

Występuje wtedy duży błąd pomiaru, gdyż spadek napięcia na amperomierzu jest porównywalny ze spadkiem na mierzonym małym rezystorze.

MMR1

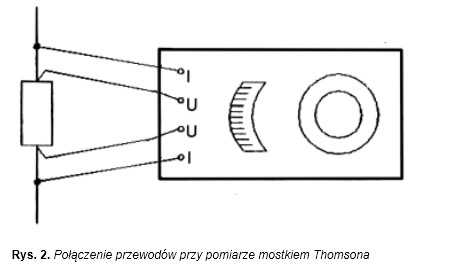

Przy pomiarze przyrządem do pomiaru małych rezystancji należy zwrócić uwagę na rezystancję przewodów łączących, które przez pewne przyrządy mogą być skompensowane lub trzeba zmierzyć je oddzielnie i uzyskaną wartość odjąć od końcowego wyniku. Przy pomiarze mostkiem technicznym Thomsona należy stosować cztery odpowiednio połączone przewody pomiarowe, jak to przedstawiono na rys. 2. Uzyskany wynik jest wtedy dokładny i poprawny, gdyż rezystancja przewodów łączących nie wpływa na wynik pomiaru.

MMR2

mgr inż. Fryderyk Łasak specjalista do spraw pomiarów
